基于社区已有的部分 PR 实现 offload

2026-04-28

基于社区已有的部分 PR 实现 offload

1. 背景

我们在论文方面已经提出了可行性分析和实践，但工程上落后开源社区。阿里的开源贡献团队基于 HiCache 已经提出了部分可行骨架，并合入了部分抽象类。本文分析将 kv_offload 贡献至社区需要哪些工作。

2. 当前骨架

社区 PR 的目标不是只支持 DeepSeek 的 DSA KV cache offload，而是试图把稀疏化算法都融入 HiCache。当前合入代码主要定义在 sglang/python/sglang/srt/mem_cache/sparsity。

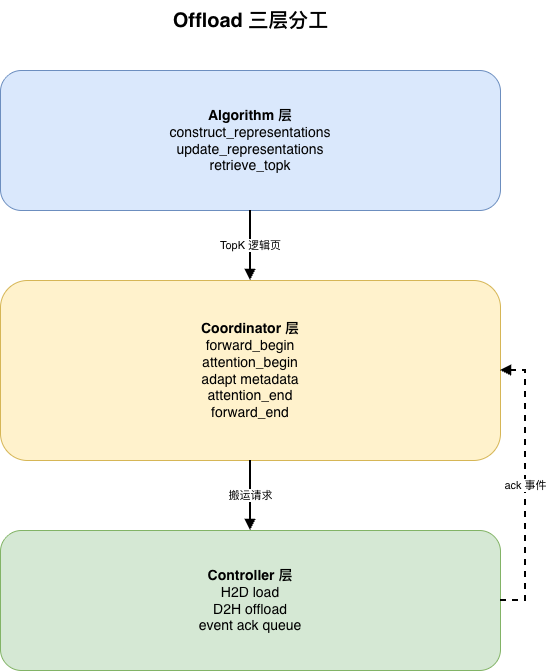

offload-三层分工

sequenceDiagram
      autonumber
      participant S as Scheduler
      participant MR as ModelRunner
      participant RA as RadixAttention or NSABackend
      participant SC as SparseCoordinator
      participant ALG as SparseAlgorithm
      participant SKM as SparseKVCacheManager
      participant SCC as SparseCacheController planned
      participant HC as HiCacheController
      participant DKM as DecodeKVCacheOffloadManager

      S->>MR: decode_step
      MR->>RA: layer_forward
      S-->>SC: req_begin
      MR-->>SC: forward_begin
      RA-->>SC: attention_begin
      SC-->>ALG: retrieve_topk
      ALG-->>SC: topk_ready
      SC-->>SKM: load_cache_to_device
      SKM-->>SCC: submit_transfer
      SCC-->>HC: io_submit
      SC-->>RA: metadata_adapt
      RA-->>SC: attention_end
      MR-->>SC: forward_end
      S-->>SC: req_end
      S->>DKM: offload_kv_cache
      DKM->>HC: write_device_to_host

当前基线缺陷：不支持 MTP、不支持 L3、主流程侵入过多、Decode 写回 L2 频率太低、没有 LRU、不支持 CUDA Graph。

3. 第一次尝试

社区可接受的前提：增量开发、尽量把修改放到新文件夹、小步快跑、大 PR 拆小。第一次 PR 目标是最小化改动，让 DeepSeek-V32 offload 能跑起来。

已完成事项包括 CUDA Graph、最小 Triton 映射算子、backend adapter metadata 改写、per-layer D2H、device 侧 KV/index pool 分离、host 侧 layer-first pool。

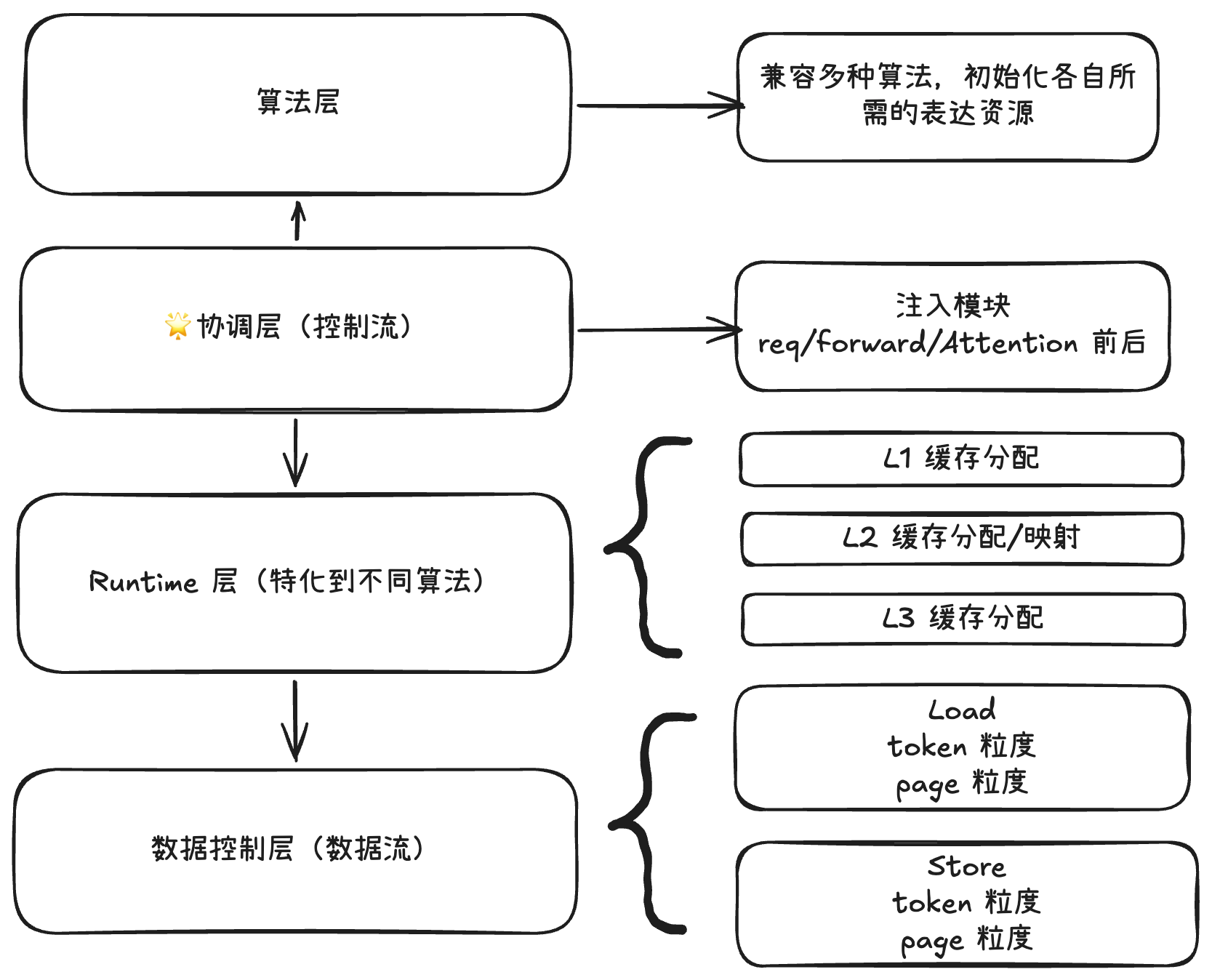

DSA-hicache-新架构

4. Base 与 Community HiSparse 对比

维度	Base	Community
MTP 适配	天然友好，有 draft KV pool 和 draft indexer buffer	入口互斥，coordinator 按单 token 增量设计
Device buffer	CPU dense + GPU sparse + GPU index 三块独立 buffer	一块 GPU KV buffer + host KV buffer，indexer 单独一块
Pool 语义	sparse pool 跨请求共享，容量弹性	per-request 独占 hot buffer，大小固定
层内 H2D overlap	hit attention 与 miss H2D 并行	fused kernel 完成后 attention 才开始
D2H overlap	SetKVCPU 在 trans_stream 上，可和 forward overlap	eager backup 路径相对串行
Kernel launch	多 kernel，launch cost 高	单 fused kernel
Miss 策略	允许较高 miss，靠 overlap 掩盖	需要压低 miss，否则直接加延迟

5. Base 数据流

Base 把原 GPU KV pool 拆成 CPU dense buffer、GPU sparse buffer、GPU index buffer。P 侧 prefill 完成后发三路数据到 D：dense KV、indexer cache、sparse window。D 侧每层用 indexer top-k 查 hit/miss，miss 通过 trans_stream H2D，同时 attention 先算 hit，再 wait event 补 miss。

6. Community 数据流

Community 的 HiSparseNSATokenToKVPool 给同一块 GPU KV buffer 加地址翻译。P→D 只发 KV cache 和 indexer cache。D 侧先把完整 KV 从 GPU staging 到 host，再收缩成 per-request hot buffer。每层 fused kernel 做 hit/miss 判定、LRU、DMA，返回后再 attention。

7. 实测问题

单独启动 D 节点测试时出现 token_to_kv_pool_allocator memory leak 提示。
32K 长请求触发 illegal memory access。
fused kernel 在 32K、bs=128、hit=90% 时单层约 0.654ms，端到端约 39.9ms；Decode 前全量备份到 CPU 侧 32K 单 batch 约 110ms。
